錄音棚聲學處理前后
2017-7-20 19:18:09
諾聲聲學

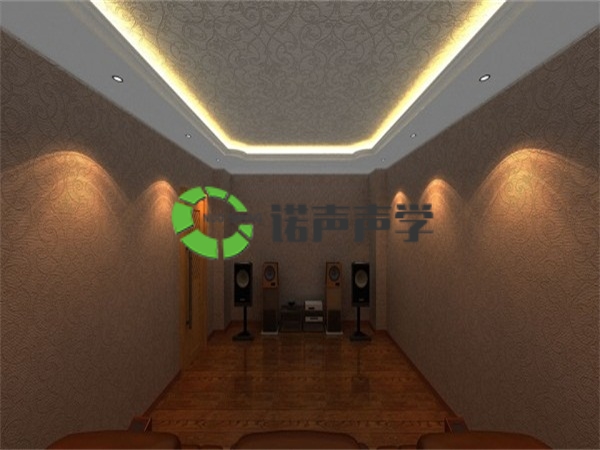

聲學處理前

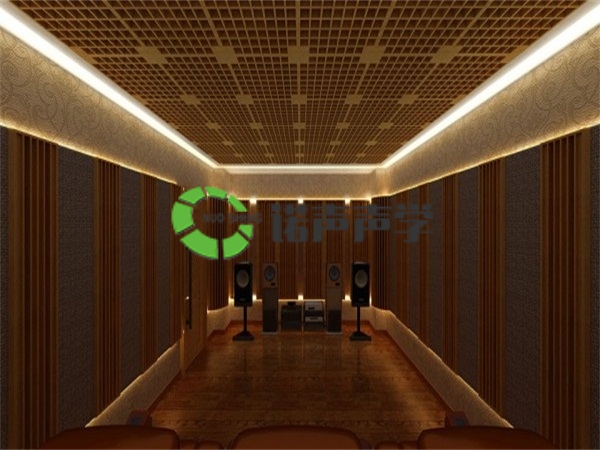

聲學處理后
一、小面積錄音棚的聲學設計
根據客戶要求，進行改造的房間為一間普通的標準間，長5.40米、寬3.60米。按照該房間的實際情況，錄音棚的聲學設計與考慮就主要集中在以下這幾個方面：
小面積錄音棚的聲學設計特點
a、聲學條件的差別對最終結果的影響大。比如，在具有相同混響時間、相同聲源的一大一小兩個房間里，再增加一塊相同的吸聲材料（吸聲率一定）。由于在小房間里吸聲材料與聲源較近，達到吸音材料的聲音能量就較大，那么實際的吸聲量也就較大。同時，由于小房間里傳播距離短，所用的時間也很少。也就是說，增加吸音材料后，小房間的混響時間將比大房間的混響時間小的多。
b、裝修后，實際混響時間調節手段的制約因素大。在裝修后，小房間里參數實際調整的余地都比較小，空間需求也比較高。
c、通風的設計要求高。一是要求具備良好的通風設施，二是要求對通風通道的噪聲進行有效的控制。
d、小房間的簡正模式影響較為突出。簡正模式（某一頻率駐波的一個重疊叫做一個簡正模式）說明了房間固有簡正頻率的分布情況。小房間的長、寬、高比例要盡量避免互成或接近整數倍，以防房間內的聲音在某一頻率得到過分的加強或減弱。
e、小房間可顫動物件的低頻聲染色。在裝修中裝飾板、吸音板、木地板、燈罩和通風口護網都要固定穩固，否則它們隨聲波的振動在小房間內極易形成嚴重的低頻聲染色。
f、小房間的混響時間的計算可以不考慮空氣中聲波的衰減。
二、經過反復的研究與計算，錄音棚最終整體聲學設計方案如下：
隔音量是指單獨材料的隔音特性，其平均隔音效果為46dB。在實際應用中，隔音材料還要與原有磚墻之間保留100mm的空氣間隙，實地監測隔音效果平均提高了7dB，滿足了設計要求。
根據平均吸聲系數的計算公式，經實地測量與計算，改造后配音建的平均吸聲系數為0.184，滿足設計要求。以下是各部分構建的具體結構：
1、內裝建聲墻體
錄音棚的內裝建聲墻體構造設計。內裝建聲墻體的主體采用180mm厚混凝土充氣磚搭建。內裝墻體與原有普通磚墻之間保留100mm的空氣間隙，隔離固體傳聲的振動噪聲。內表面裝修采用木龍骨架填充100mcm玻璃棉，粗亞麻布外包，最后，整體噴涂防火阻燃液體涂料。
2、天花板
錄音棚的天花板構造設計。在內裝建聲墻體建起之后，先將一層整體木龍骨架搭建在內裝建聲墻體上，后填充50mm玻璃棉并固定好，再吊裝第二層木龍骨架及50mm玻璃棉，最終表面用白色多孔吸音板吊裝。
第一層整體木龍骨架主要起支撐與固定的作用，要采用較粗的木龍骨材料，縱橫木龍骨的個數可相對較少。
第二層木龍骨架材料較纖細，主要起固定玻璃棉的作用。雙層玻璃棉主要是與100mm空氣間隙共同起到隔音的作用，同時也輔助多孔板吸音。
3、通風通道
由于錄音棚原有的空調不具備換氣功能，所以要設計一個通風換氣的通道。通道不能設計成直通的形狀，要使空氣流在通道中形成幾個彎折，有利于吸音、消音。通道主體構架是雙層五和板，再固定一層50mm玻璃棉塊的吸音層。換氣扇的風向必須是向外抽風的。換氣扇、雙層五和板及配音室內的護柵必須固定牢固，杜絕在通風時產生任何的振動。
4、隔音窗
隔音窗的制作有專業的標準圖可以參考，木制類隔音窗可自行制作，但安裝工藝一定要符合要求。隔音窗方木框架與窗框墻體（混凝土充氣磚)、外裝飾固定方木和內裝隔音體固定方木之間都要敷一層瀝青、毛氈，在隔音窗方木框架上固定雙層10mm玻璃的地方，也要用瀝青和毛氈隔離。各個部件之間一定要固定牢固，雙層玻璃之間最小間距處應在50mm以上。最后，表面貼裝裝飾木紋紙。
5、隔音門（8cm）
鋼架填充隔音門構造設計。 隔音門的制作工藝也是有標準圖可參考的， 但由于門體鋼架加工工藝要求高，要求用整體鋼板沖床沖制而成，以保證尺寸精確，達到隔音效果，所以鋼架隔音門必須到專業的隔音門生產廠家定做。
隔音門厚約100mm，內填雙層50mm玻璃棉， 兩層中間用一塊五和板加以固定，以防止玻璃棉向門體底部沉落。門體的兩面在用薄鋼板封裝固定后，用海綿、人造革包裝門面，最后用門面泡釘固定。鋼架門框與鋼架門體之間在尺寸設計上要留有空隙，然后選擇厚度合適的隔音密封膠條固定在門體鋼架的上，要求門關上后，膠條與門 體、門框接觸緊密不透氣，咬合整齊，彈性合適， 開關不費力。門軸、門鎖處也應注意密封。
6、預埋墻線的考慮
在砌建內裝墻體的時候，就應該將所有需要預埋的墻線和管道走好，包括墻電、電話線、閉路電視線和空調管道、設備線穿墻套塑通道、換氣通道等。空調用電與照明、設備用電要分相走線，電力插座、電話線插座的位置要設計合理。空調伸向戶外的管道要固定在原有普通磚墻上，且不能與內部建聲墻體有接觸，以控制空調的制冷噪聲。換氣通道的外通風口要提前打好，然后隨著工程的進度逐步向內安裝。
7、其它
控制室與配音室之間的設備線穿墻通道打好后，要穿套塑膠管，以防穿線時磨損設備線。控制室與配音時的照明強度差別不要太大，否則在照明強度大的一方就會因?yàn)殡p層玻璃的雙重反射而看不清楚另一方的情況。另外，如有必要，可在錄音棚控制室的門外安裝一配音狀態提示燈，配音時打開，拒絕打擾。
